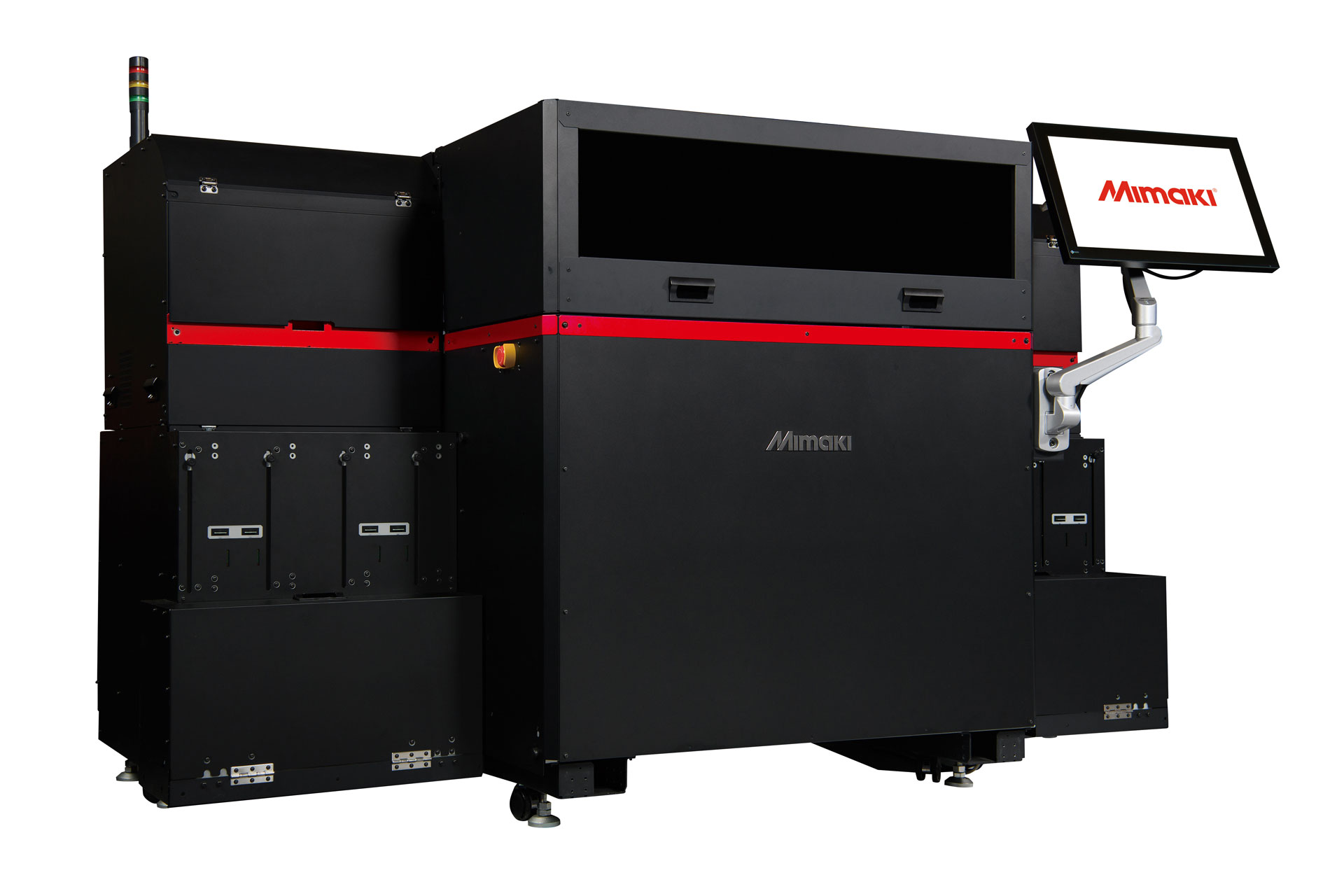

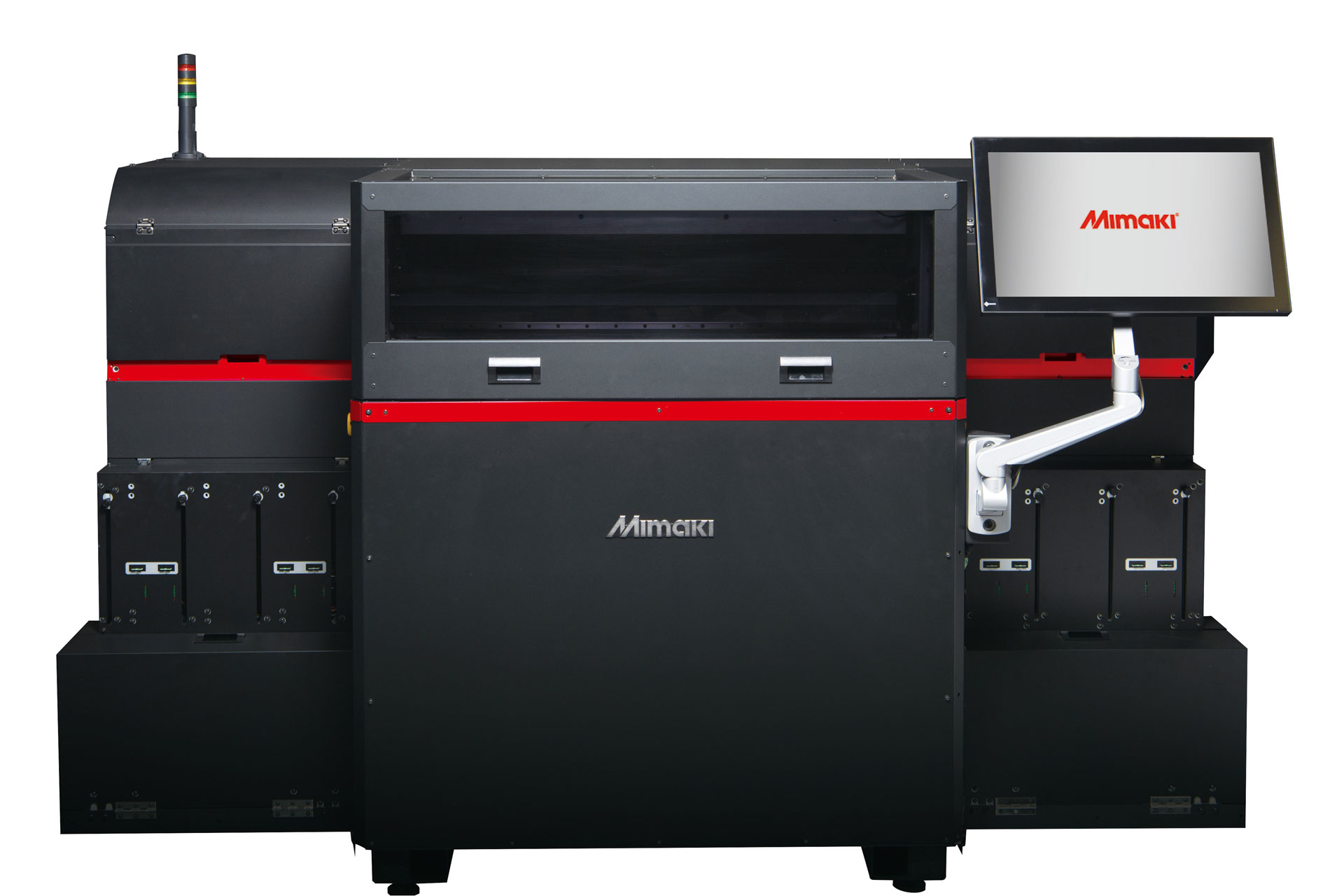

3DUJ-553

Dünyanın ilk tam renkli 3D UV inkjet baskı makinesi

Mimaki 3DUJ-553 UV LED baskı makinesi 3D baskıya yepyeni bir çözüm geliştirmiştir. Mimaki 3DUJ-553, 10 milyonun üzerinde renk seçeneğiyle, 3D objelerin üretilmesini sağlayan, zaman kaybettiren rötuş işlemini ve küçük detaylı parçaların hasar görme riskini ortadan kaldıran dünyanın ilk 3D baskı makinesidir.


  • ICC profile sayesinde 10 milyonun üzerinde renk seçeneği
  • Suda çözünebilen destek malzemesi sayesinde objeye zarar vermeden çok ince detaylı modellerin oluşmasına olanak verir.
  • Yüksek çalışma süresi
  • Tasarımda ne varsa, aynısını elde edersiniz
  • Modelleme alanı 500 x 500 x 300 mm
  • Parlak efektler için şeffaflık
  • Lak boya kullanılarak ister boya ister ışık kaynakları ile kombinasyon halinde, olağan üstü örnekler oluşturma imkanı sunar.
  • Beyaz objelerin mevcut 3D datasını 3D Link yazılımında kolayca renklendirebilirsiniz
  • Malzemenin dayanma gücü ABS ile karşılaştırılabilir
  • 3 farklı damla boyutu (20 – 32 – 42 mikron katman)
  • Pürüzsüz yüzeyler

Uygulamalar

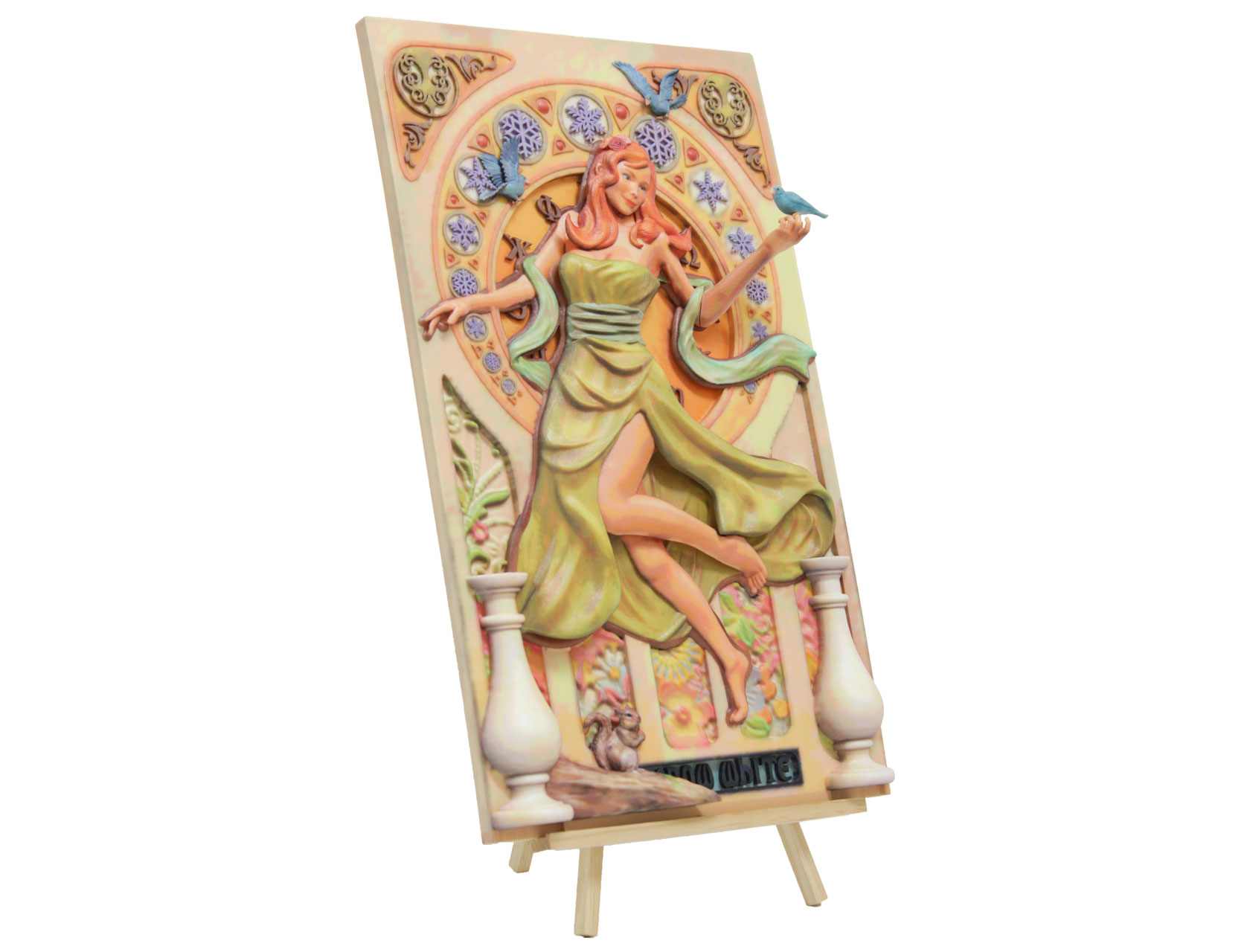

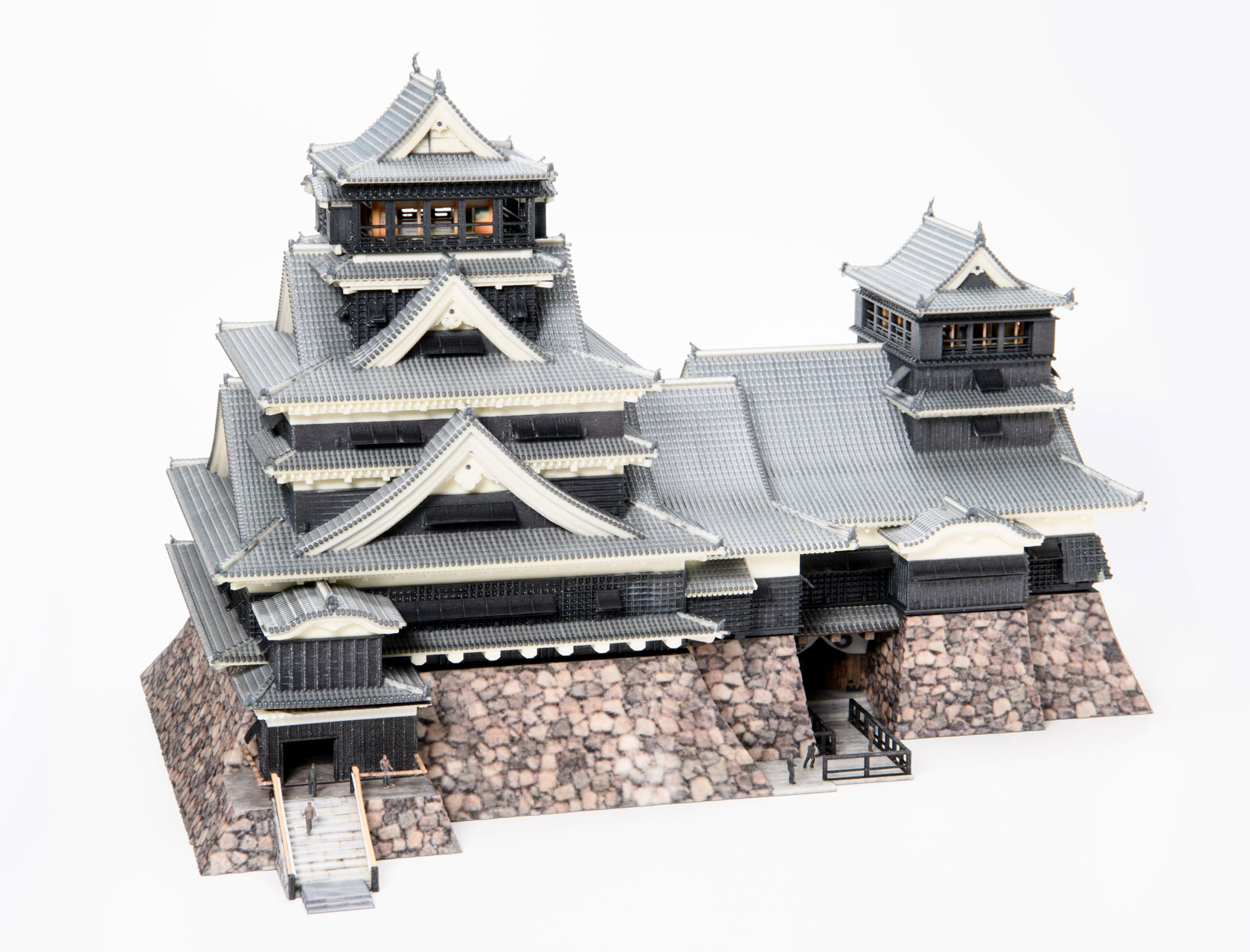

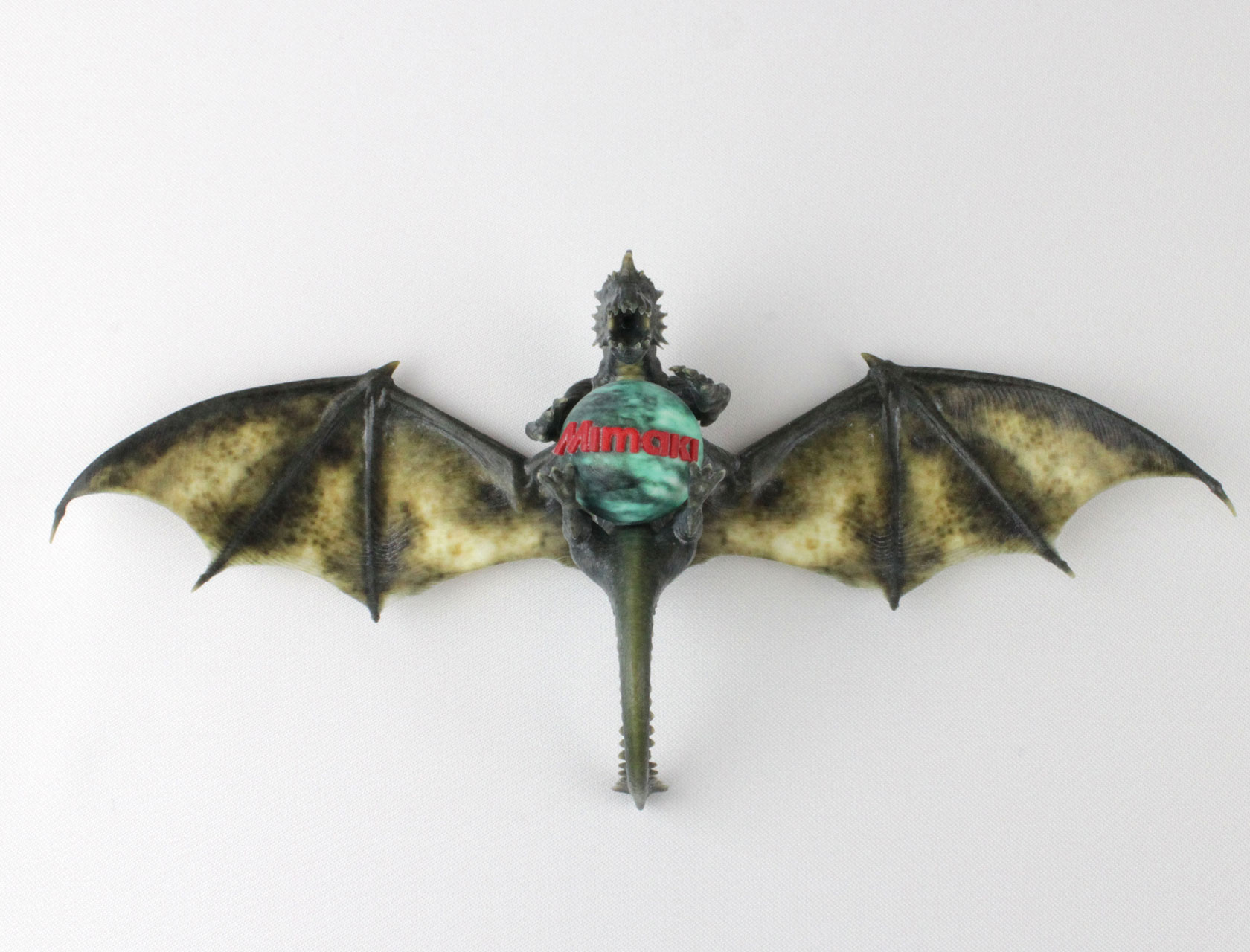

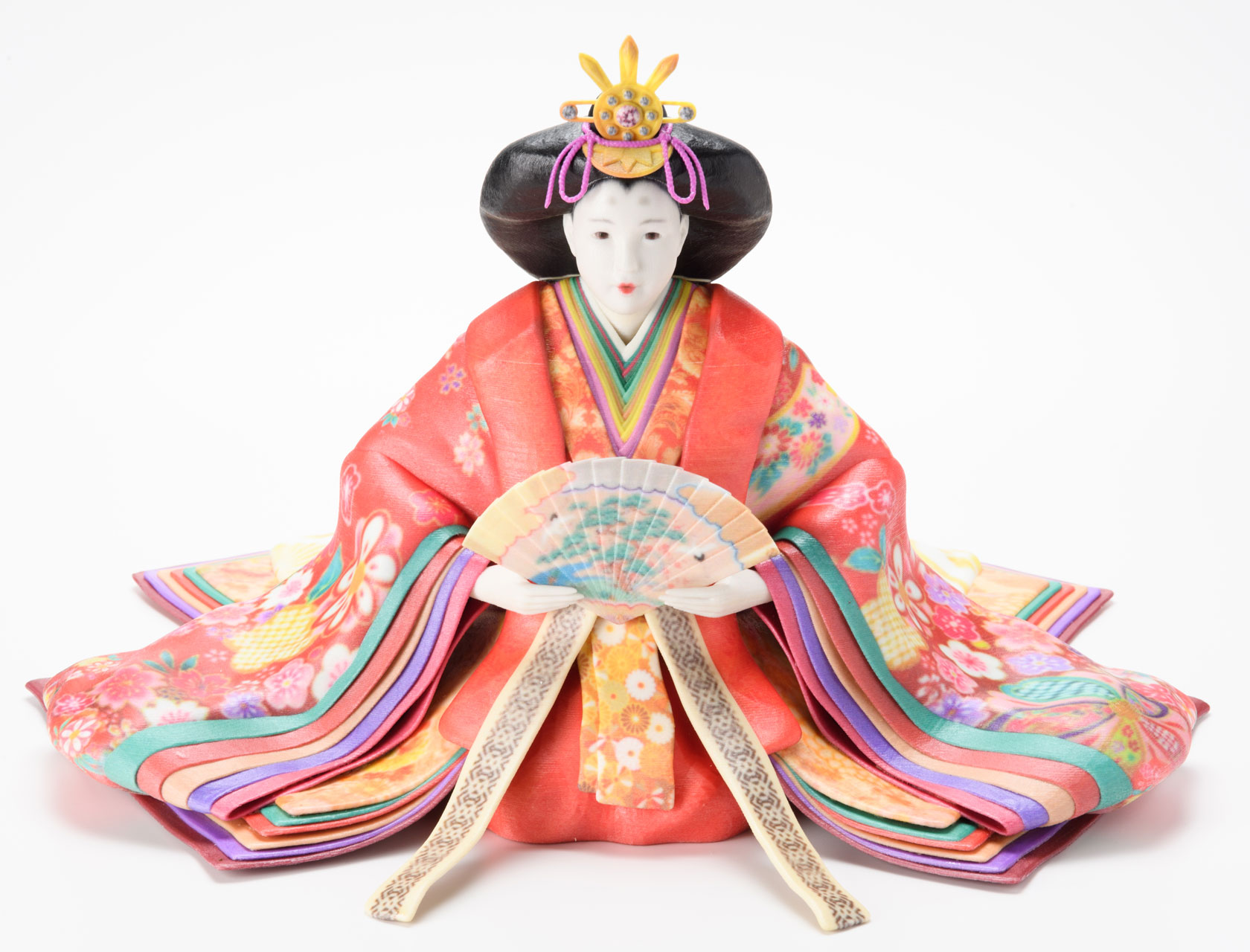

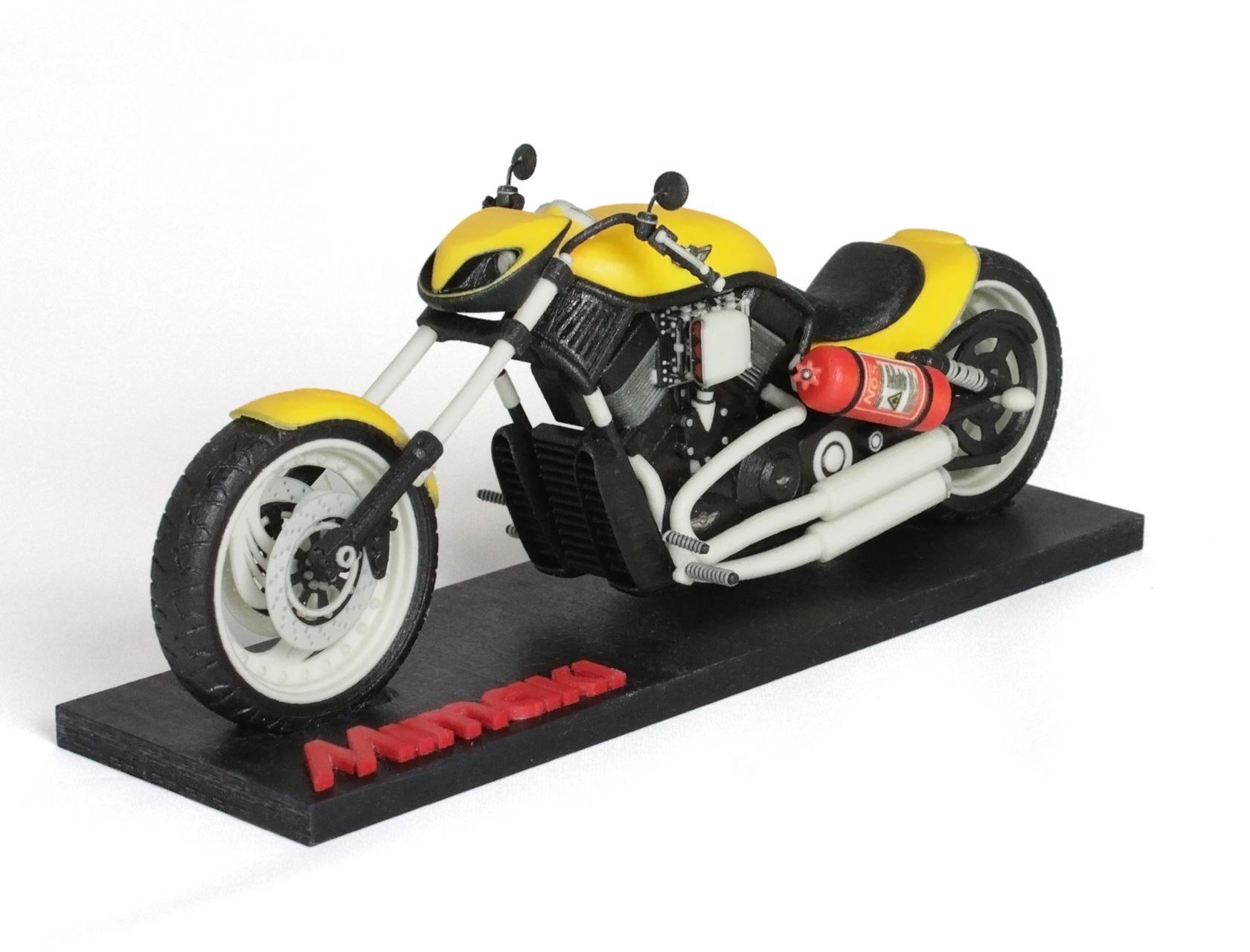

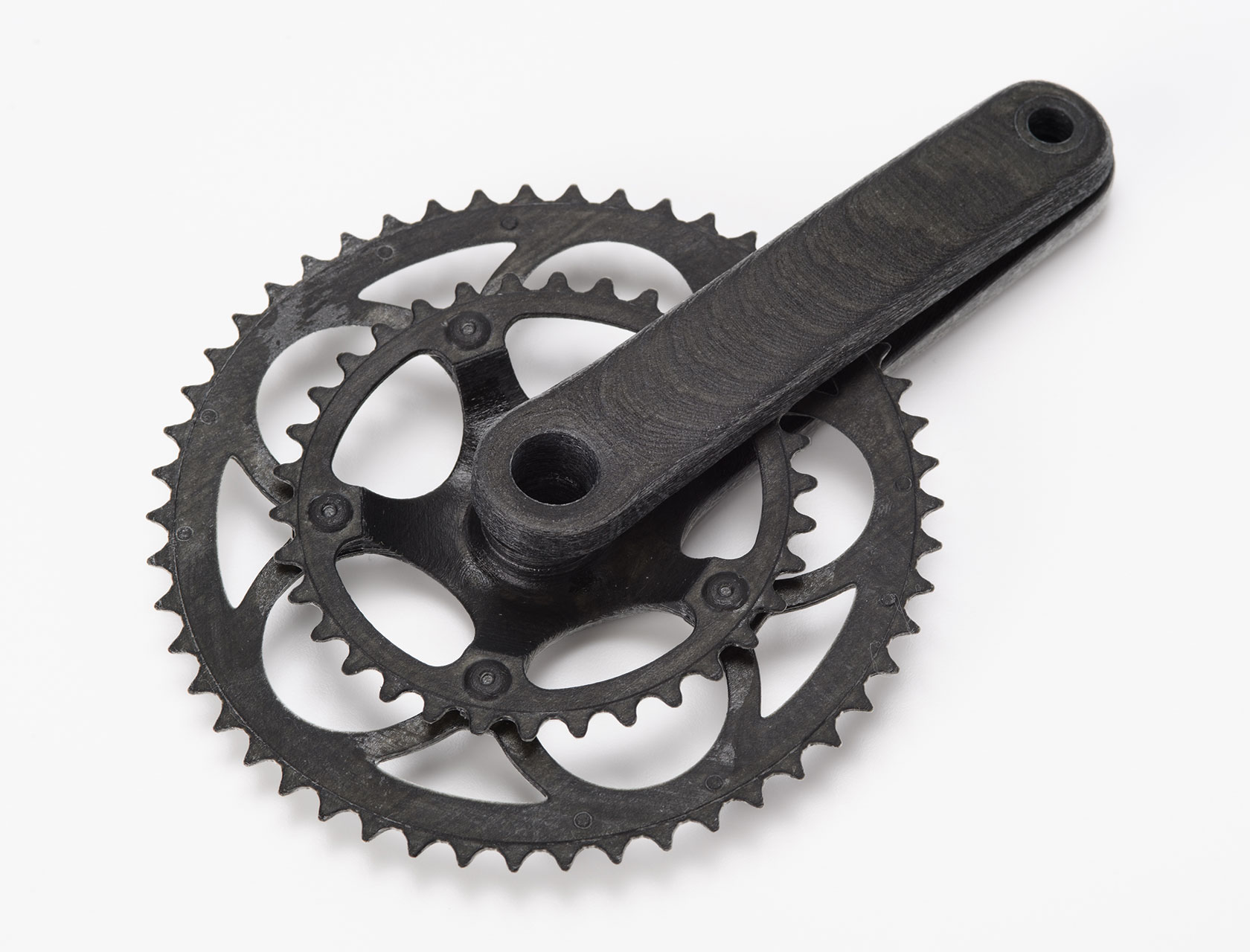

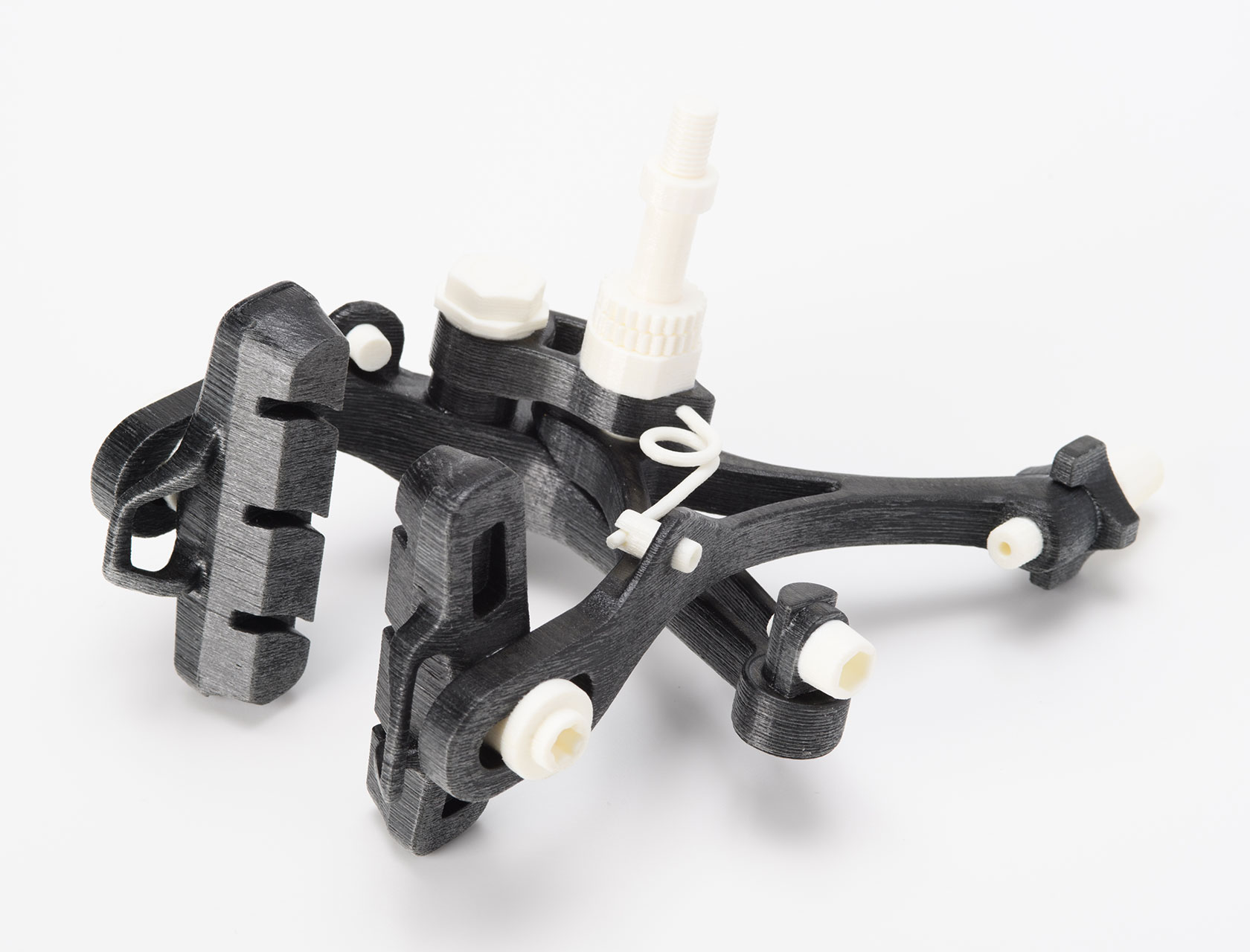

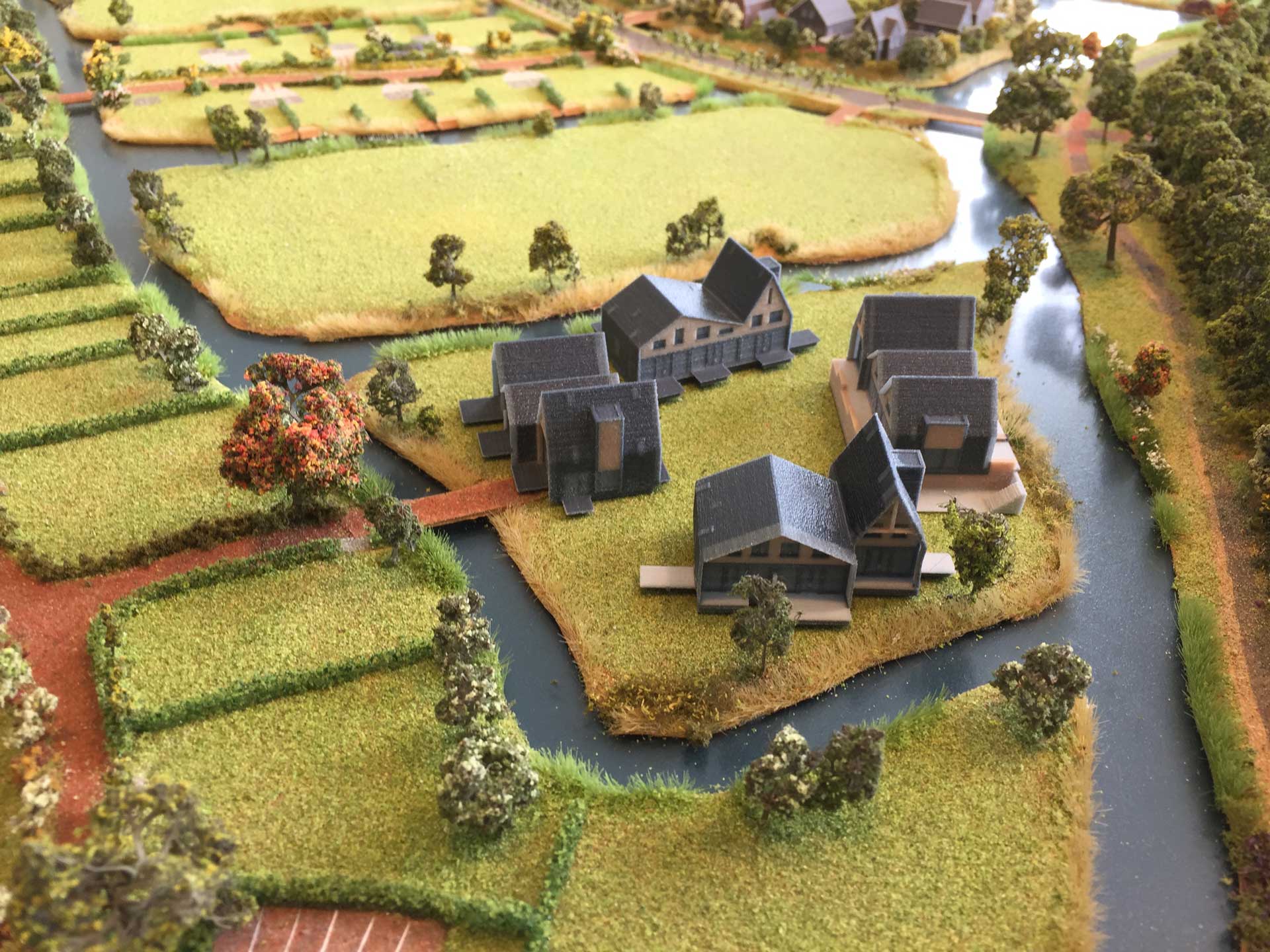

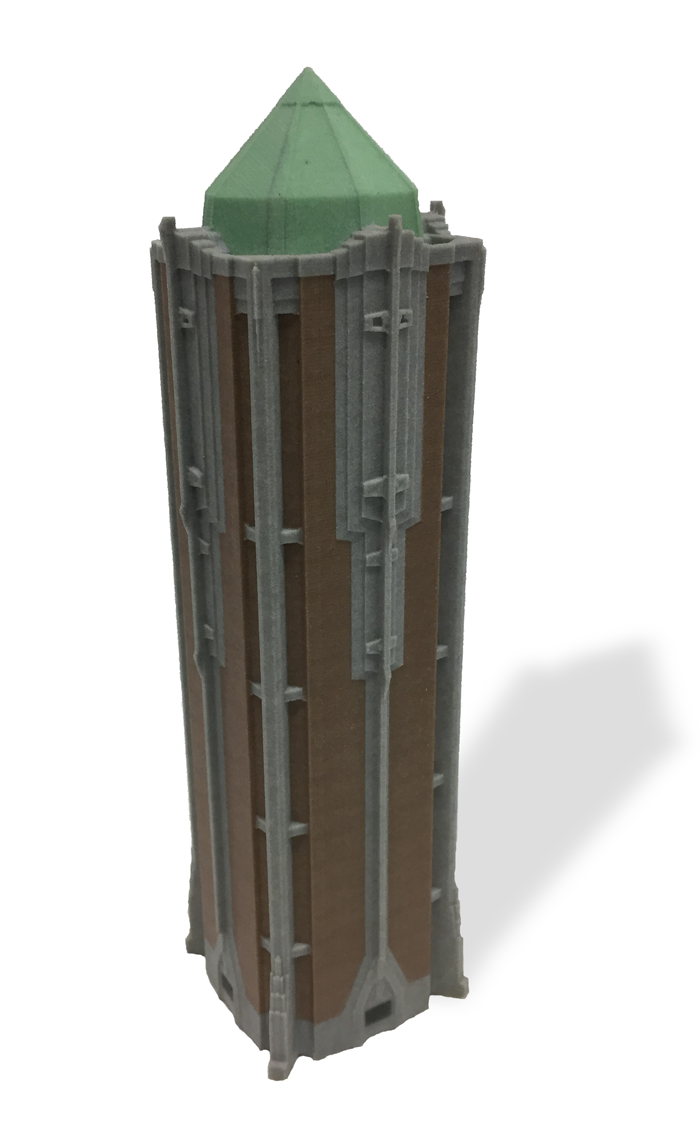

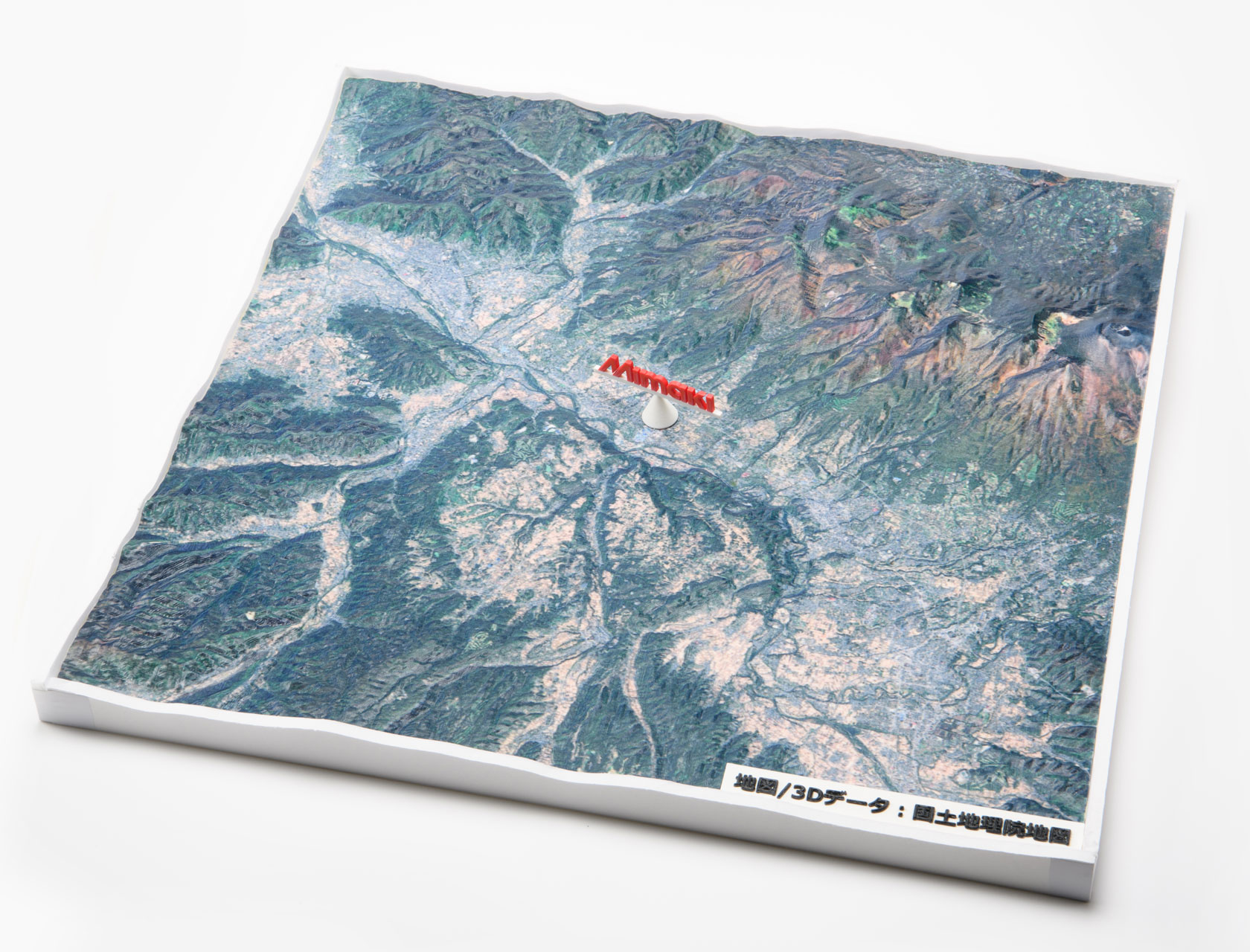

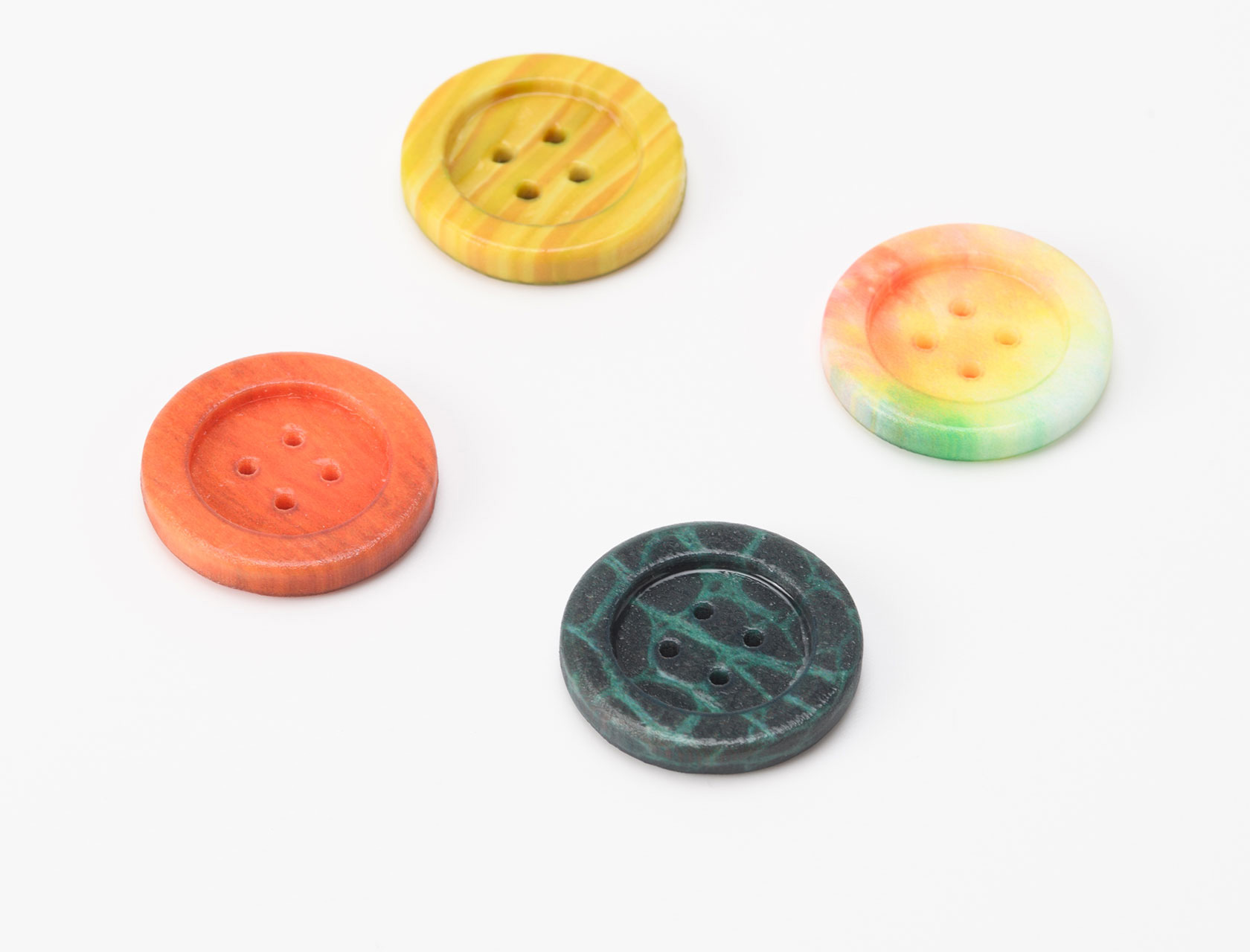

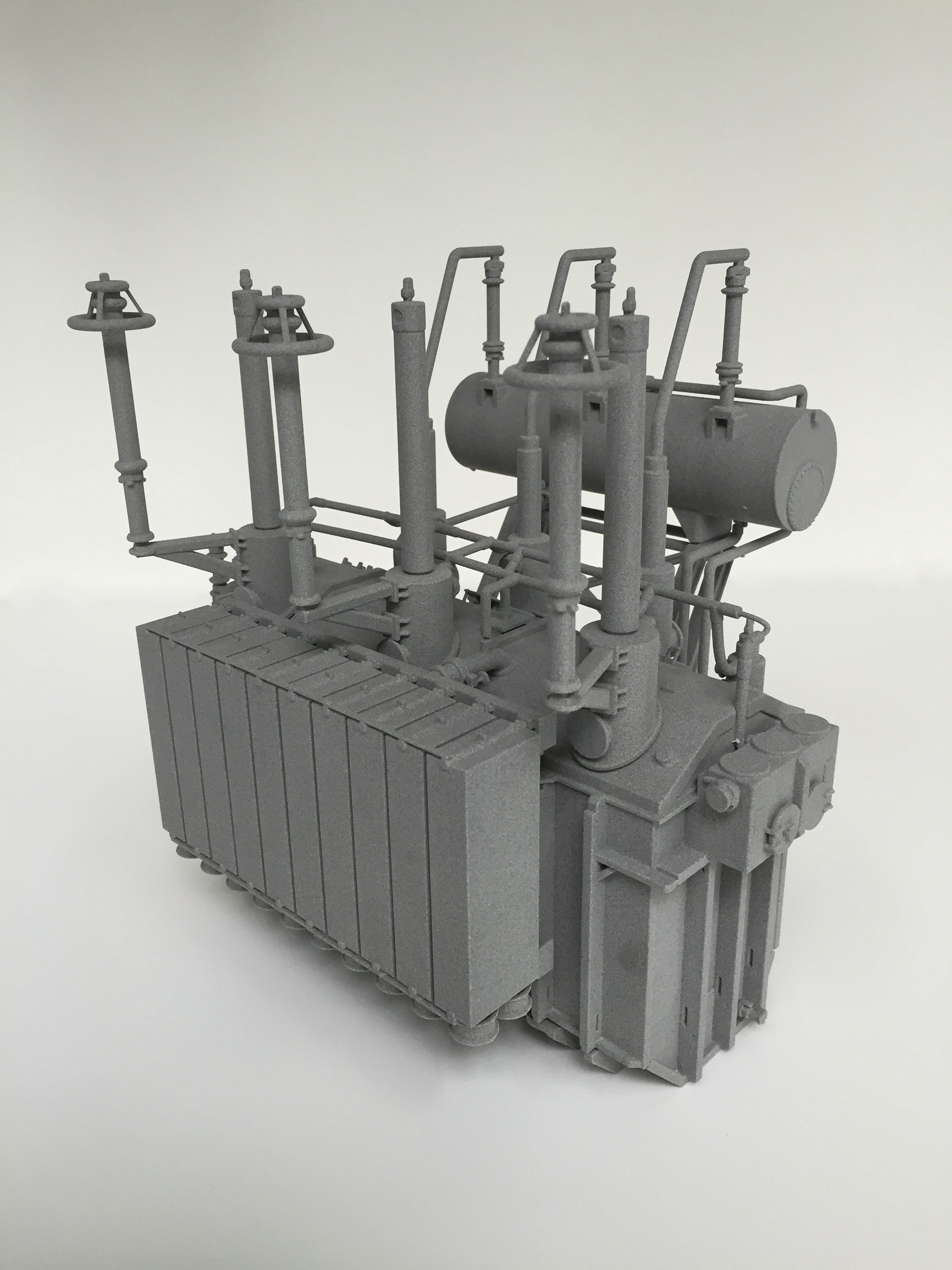

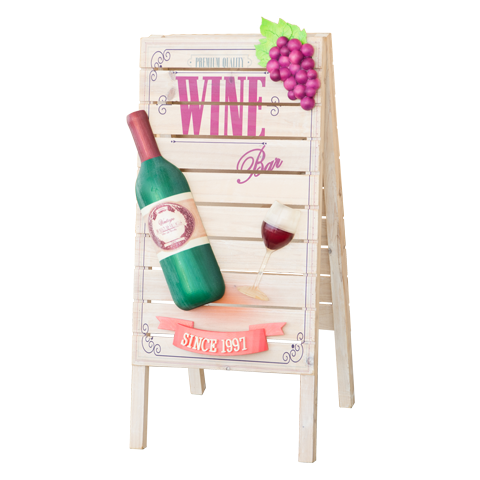

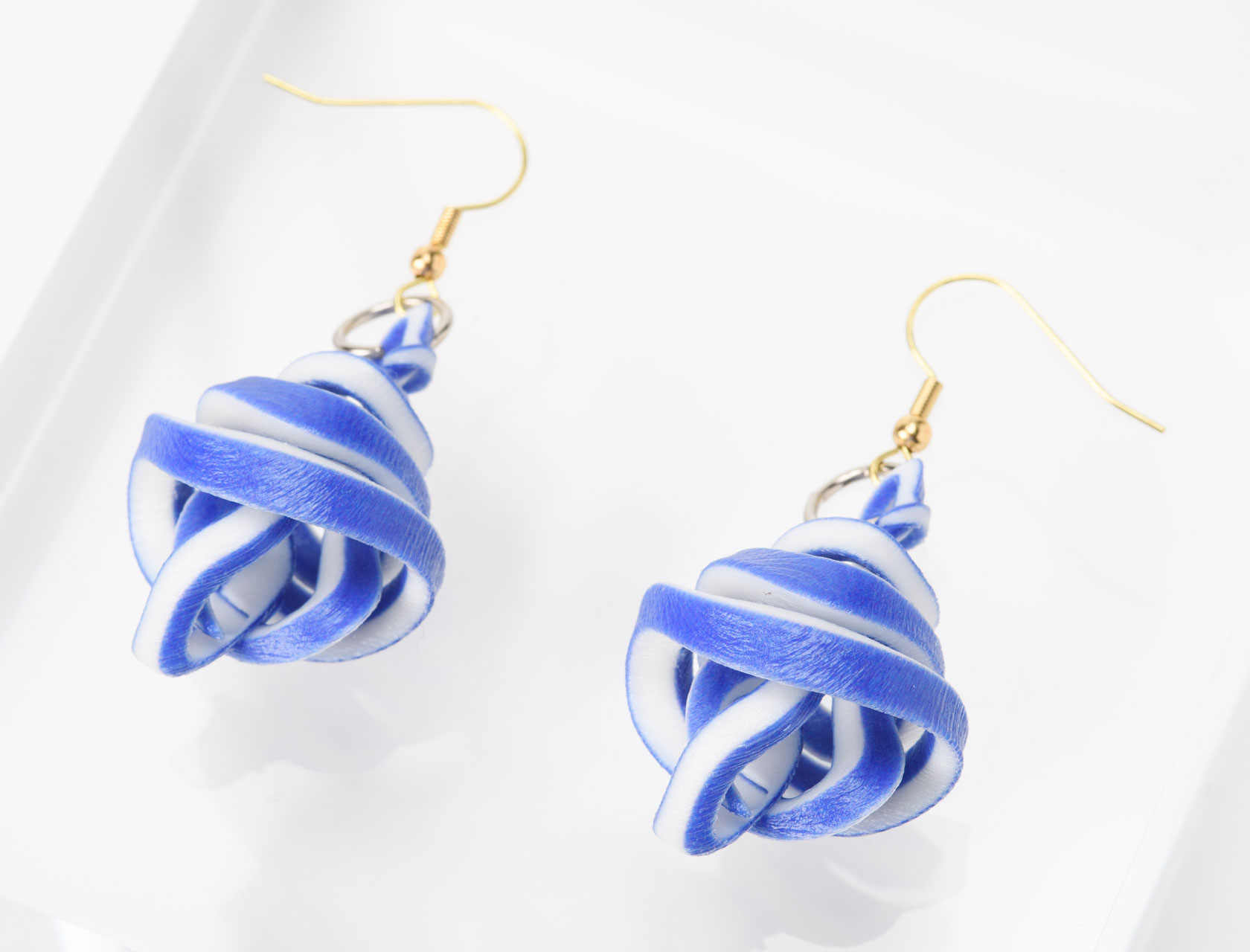

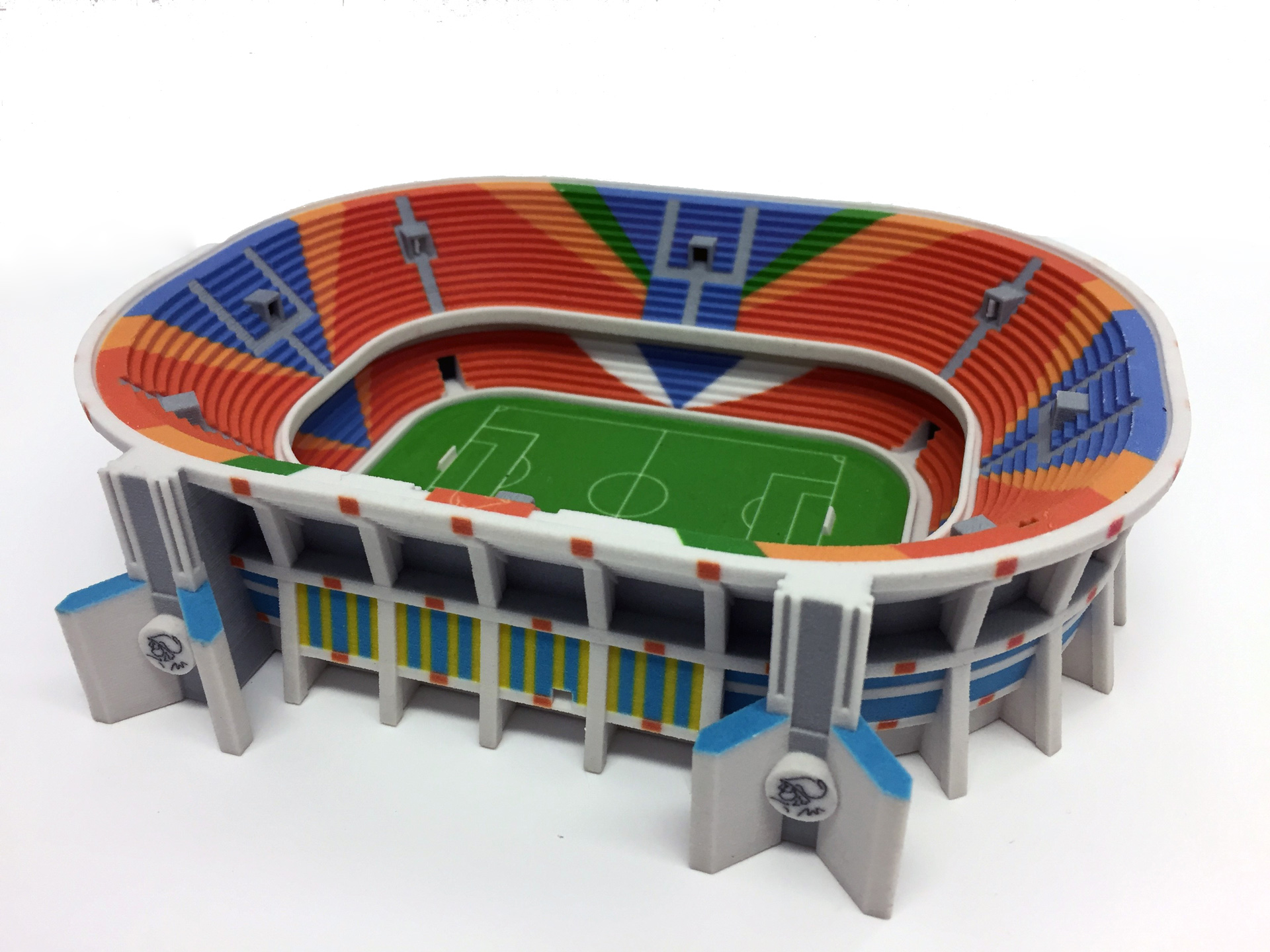

Prototipler, aletler (yapım endüstrisi), mimari modeller, haritalar &vb; gemi sunum örnekleri, oyuncakları, 3D sanat, 3D resimler, aksesuarlar ve daha fazlası…

3DUJ-553 Özellikleri



Ürün 3DUJ-553
Modelleme Yöntemi UV kürlenebilir inkjet baskı yöntemi
Renk ifadeleri Tam renk, 10 milyonun üzerinde kombinasyon
Baskı kafası Piezoelectric baskı kafası (dizilimli 8 kafa)
Boya Tip Modelleme boya MH-100(C,M,Y,K, White, Clear)
Destek malzemesi SW-100
Renk C,M,Y,K, White, Clear, Destek malzemesi
Tank hacmi C,M,Y,K:3L
White, Clear, Destek malzemesi 5L
Tedarik Pompa
C,M,Y,K:1L şişe
White, Clear, Destek malzemesi 4.8L şişe
Modelleme tablası
(E×B×Y)
508×508×305mm (20x20x12in)
Minimum katman kalınlığı 20㎛
Modelleme süresi
(Modelleme 100×100×100mm(E×B×Y) obje)
Yüksek hız modu: 14.4 saat 600x300x600dpi (42㎛)
Standart modu: 17.0 saat 600x300x800dpi (32 ㎛)
Yüksek çözünürlük modu: 25.7 saat 600x300x1270dpi (22 ㎛)
3D data formatı STL, OBJ, VRML, PLY, 3MF
Yazılım (Standart aksesurlar) Düzen yazılımı (Mimaki 3D Link)
Arayüz Ethernet 1000BASE-TX
Güç Tek faz AC 100-120V/220-240V±10%
50/60Hz±1Hz
Güvenlik standartları VCCI Class A/FCC Class A/ Compliant with UL60950, ETL /
CE Marking (EMC, Düşük Voltaj Direktifi)/CB Report/ RoHS/REACH
Dış ölçüleri (E×B×Y) 2.250×1.500×1.550 mm (88,6×59,1×61,0 inç)
Ağırlık 600 kg (1.322,8 lb) (üzerindeki boya dahil)

* Özellikler, dizaynlar ve bu listede bulunan bilgiler teknik nedenlerden dolayı bildirimde bulunulmaksızın değiştirilebilir.

3DUJ-553 için sarf malzeme



Malzeme Tip Adet
Boya MH-100 (CMKY) 1L şişe
MH-100 White 4,8L şişe
MH-100 Clear
Sarf malzemesi SW-100



3DUJ-553 Genel Özellikleri

10 milyon renkten fazlası

3DUJ-553 UV kürlenebilir boya UV ışığı ile birlikte katılaşır. Arzu edilen model tamamlanıncaya kadar üst üste 22,32 yada 42 mikron aralıklarında CMYK kullanılarak uygulanan kusursuz ürünler elde edilir. UV LED kürleme ısısını minimumda tutar. Bu makine hızlı başlangıç zamanlaması ve minimal güç tüketimi ile genel giderleri düşürür.


Renk profili

3DUJ-553, renk profillerinden yararlanan dünyanın ilk 3D baskı makinesidir. Bu, yalnızca baskı makinesinden gelen doğru renkleri değil aynı zamanda kalibre edilmiş monitörde rengin doğru görüntülenmesini sağlamak için prova profillerinin geliştirilmesine izin verir. Baskı işlemine başlamadan önce doğru renk simülasyonu sağlar, zaman kazandırır ve israfı azaltır.

CMYK, Beyaz ve Lak boya kullanılarak foto gerçekçi renklerde objeler yaratmak mümkündür. Mimaki’nin renk yönetimi yazılımı MPM3 sayesinde obje oluşturulmadan önce hatasız renk eşleştirmesi yapılarak zamandan ve malzemeden tasarruf edilir.


UV Inkjet yöntemi

UV kürlenebilir boya UV ışığı ile birlikte katılaşır. Mimaki’nin teknolojisi ile arzu edilen model tamamlanıncaya kadar üst üste UV kürlenebilir boya katmanı döşenerek baskı yapılır.

3D UV inkjet method


Laminasyon ve renk sabitleme yöntemi

3D data dilimlenir ve model tamamlanıncaya kadar boya ve destek malzemesi için eş zamanlı baskı yapılır.

Lamination and colour


Ürün çeşitliliğini arttıran lak boya

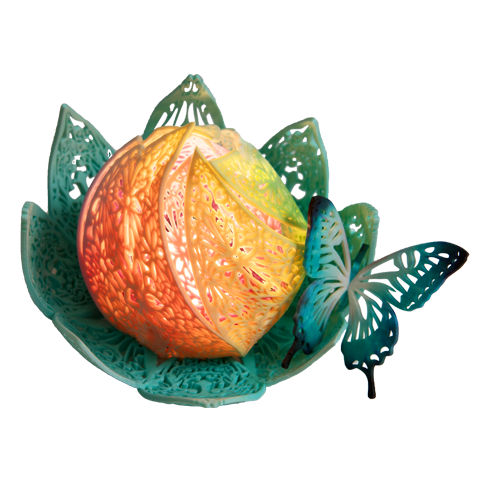

İster lak boya kullanılarak, ister boya ister ışık kaynakları ile kombinasyon halinde, olağanüstü örnekler oluşturulabilir.

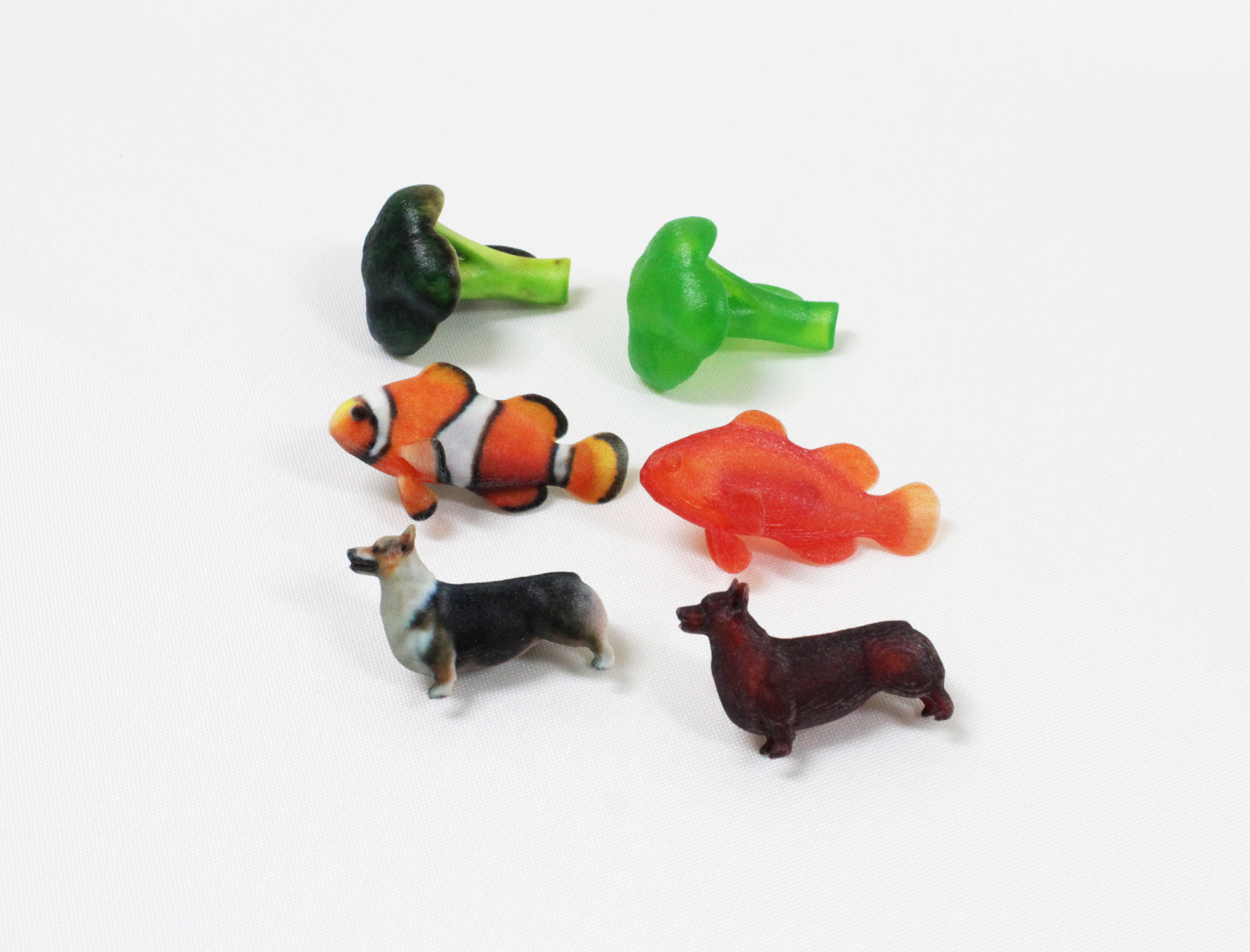

clear ink effect


Mükemmel işlem sonrası performansı

3DUJ-553 tarafından kullanılan boya, ABS plastiğine eşdeğer sertlik içeren akrilik bir reçine içerir. Bu, kaplama, delme ve vida takma işlemlerinde nesneye zarar vermeden gerçekleştirilebileceği anlamına gelir.


Suda çözünebilen destek malzemesi

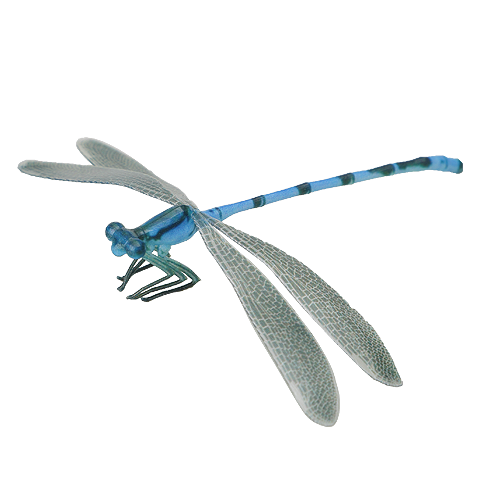

Destek malzemesinin su kullanarak çıkarılabilmesi, bu işlem sırasında nihai sonucun zarar görmesini önler ve son derece ayrıntılı modellerin oluşturulmasını sağlar.

3D removing support material


Stabil işlem

Baskı kafasına yerleştirilen bir boya haznesi vasıtasıyla sürekli boya akışını mümkün hale getirir. Pigment çökeltisi ve hava kabarcıkları oluşmasını engeller ve boyanın doğru bir şekilde yayılmasını saglar. Ayrıca nozül tıkanmasını önler ve stabil bir baskı ortamı oluşturulmasını sağlar.


Modellemenin izlenmesi için kamera


3DUJ-553, kullanıcıların modelleme durumunu uzaktan takip etmelerini sağlayan bir izleme kamerasına sahiptir.

Yüklemeler

Aşağıda Mimaki 3DUJ-553 broşürünü bulabilirsiniz.

3DUJ-553 - Brochure (LowRes)

3DUJ-553 – Brochure (LowRes)

2.01 MB 13499 Downloads
3DUJ-553 - One pager

3DUJ-553 – One pager

1.78 MB 11013 Downloads

Ürün videosu 3DUJ-553

Objelerin oluşturulmasında kullanılan boya nedir?
Mimaki orjinal akrilik reçine boyası.

Objeleri oluşturmak için destek malzemesi gerekli midir?
Evet, Mimaki 3D baskı makinesi destek malzemesi kullanmaktadır.

Destek malzemesinin yeniden kullanılabilmesi mümkün müdür?
Hayır, mümkün değildir.

Katman aralığı nedir?
Yüksek hızlı mod: 42 μm, Standart mod: 32 μm, Yüksek çözünürlüklü mod: 20 μm

Modelleme başarısız olduğunda boya yeniden kullanılabilir mi?
Hayır, mümkün değildir.

Boyanın son kullanım tarihi nedir?
Üretiminden itibaren yaklışık 1 yıl kadar.

Birden fazla modelleme datası ile baskı yapmak mümkün mü?
Yazılımda düzenlendikten sonra birden fazla modelleme yapmak mümkündür.

Yazılım

Yazılım Mimaki tarafından mı geliştirildi?
Düzen yazılımı Mimaki tarafından geliştirildi.
Düzen yazılımı: [Mimaki 3D Link]

Is [Mimaki 3D Link] opsiyonel yazılım mıdır?
Hayır, baskı makinesi ile birlikte verilir.

3D data formatı nedir?
Bunlar STL, OBJ, VRML, PLY and 3MF.

[Mimaki 3D Link] ile bir data oluşturmak mümkün mü?
Hayır, mümkün değildir.

3D model

Modelleme ölçüleri nedir?
Modelleme ölçüleri: En=508 mm (20 in), Boy=508 mm (20 in) and Yükseklik=305 mm (12 in).
Bu modelleme alanı destek malzemesini de içerdiğinden, modellemenin ölçüleri tasarımın ölçülerine göre değişecektir.

Boş bir nesne yapmak mümkün mü?
Evet, baskı datasına bağlıdır.

500 x 500 x 300mm ölçülerinde baskı yapılırsa ağırlığı ne kadar olacaktır?
Küboit modelleme yapıldığında yaklaşık 80 kg ağırlığında olacaktır.
